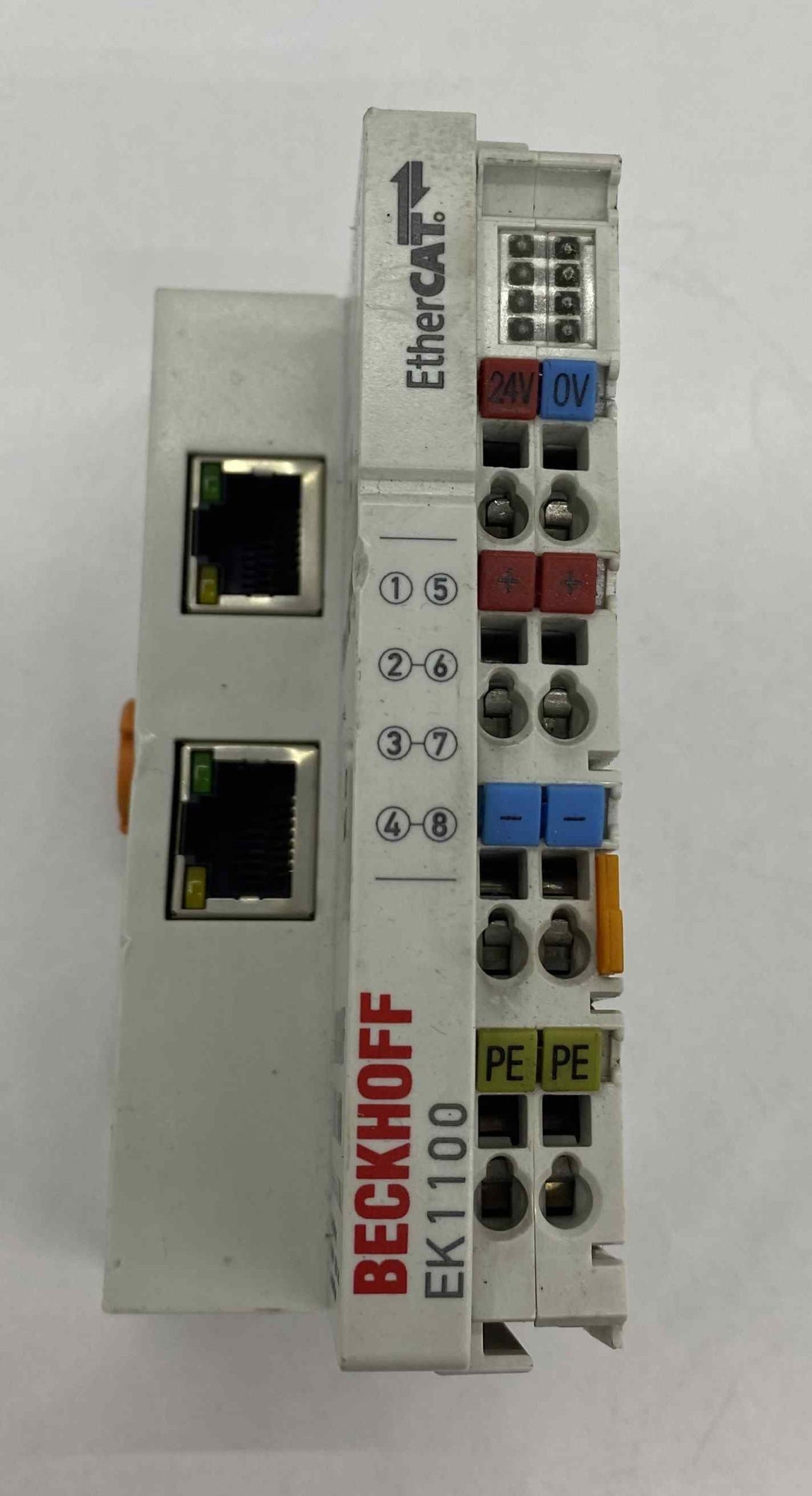

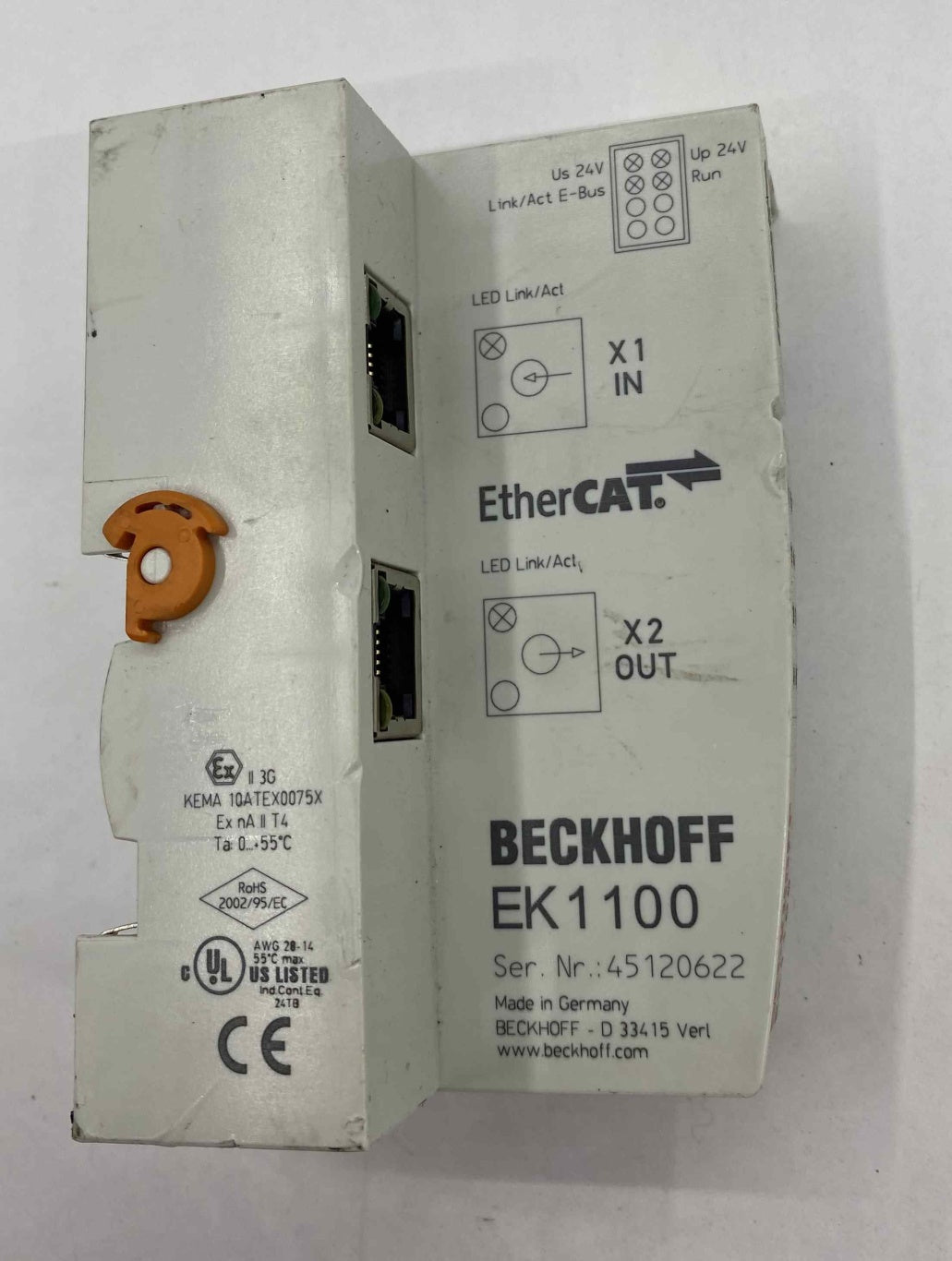

BECKHOFF EK1100 SPS-MODUL
EK1100 | EtherCAT Coupler
BECKHOFF EK1100. Standard-EtherCAT-Buskoppler. Standard-EtherCAT-Buskoppler. Verbindet EtherCAT-Klemmen (EL/ES) mit dem EtherCAT-Netzwerk. Der EK1100 ist die grundlegende Verbindungseinheit, die eine Brücke zwischen dem EtherCAT-Feldbus und den Beckhoff I/O-Klemmen schlägt. Beckhoff EK1100 – EtherCAT I/O-Koppler. EK1100 | Beckhoff EtherCAT Koppler EtherCAT I/O-Kopplermodul. BECKHOFF EK1100 ETHERCAT COUPLER, Beckhoff ek1100 EtherCAT Coupler, EtherCAT-Leitung – E-Bus-Brückenmodul
|
Technical data |
EK1100 |
|---|---|
|
Task within EtherCAT system |
coupling of EtherCAT Terminals (ELxxxx) to 100BASE-TX EtherCAT networks |
|
Data transfer medium |
Ethernet/EtherCAT cable (min. Cat.5), shielded |
|
Distance between stations |
max. 100 m (100BASE-TX) |
|
Number of EtherCAT Terminals |
up to 65,534 |
|
Protocol |
EtherCAT |
|
Delay |
approx. 1 µs |
|
Data transfer rates |
100 Mbit/s |
|
Bus interface |
2 x RJ45 |
|
Power supply |
24 V DC (-15%/+20%) |
|
Current consumption from US |
70 mA + (∑ E-bus current/4) |
|
Current consumption from UP |
load |
|
Current supply E-bus |
2000 mA |
|
Power contacts |
max. 24 V DC/max. 10 A |
|
Electrical isolation |
500 V (power contact/supply voltage/Ethernet) |
|
Operating temperature |
-25…+60°C |
|
Storage temperature |
-40…+85°C |
|
EMC immunity/emission |
conforms to EN 61000-6-2/EN 61000-6-4 |
|
Relative humidity |
95%, no condensation |
|
Vibration/shock resistance |
conforms to EN 60068-2-6/EN 60068-2-27 |
|
Protect. rating/installation pos. |
IP20/variable |
|
Approvals/markings |
CE, CCC, UL, ATEX, IECEx, DNV, cFMus |
|
Ex marking |
ATEX: II 3 G Ex ec IIC T4 Gc |
Vereinbarte Fracht- und Kurieroptionen sind verfügbar. Bei dringenden Fällen wird der Versand mit Speditionen abgewickelt. Die Produkte können auch in den Filialen in Izmir und Kocaeli abgeholt werden.
